精密车削加工中心对刀是指操作员在启动数控程序之前，通过一定的测量手段，使刀位点与对刀点重合。可以用对刀仪对刀，其操作比较简单，测量数据也比较准确。还可以在精密车削加工中心上定位好夹具和安装好零件之后，使用量块、塞尺、千分表等，利用精密车削加工中心上的坐标对刀。对于操作者来说，确定对刀点将是非常重要的，会直接影响零件的加工精度和程序控制的准确性。在批生产过程中，更要考虑到对刀点的重复精度，操作者有必要加深对精密车削设备的了解，掌握更多的对刀技巧。

（1）对刀点的选择原则

　　在精密车削加工中心上容易找正，在加工中便于检查，编程时便于计算，而且对刀误差小。

　　对刀点可以选择零件上的某个点（如零件的定位孔中心），也可以选择零件外的某一点（如夹具或机床上的某一点），但必须与零件的定位基准有一定的坐标关系。
　　提高对刀的准确性和精度，即便零件要求精度不高或者程序要求不严格，所选对刀部位的加工精度也应高于其他位置的加工精度。

　　选择接触面大、容易监测、加工过程稳定的部位作为对刀点。

　　对刀点尽可能与设计基准或工艺基准统一，避免由于尺寸换算导致对刀精度甚至加工精度降低，增加数控程序或零件数控加工的难度。

　　为了提高零件的加工精度，对刀点应尽量选在零件的设计基准或工艺基准上。例如以孔定位的零件，以孔的中心作为对刀点较为适宜。

　　对刀点的精度既取决于数控设备的精度，也取决于零件加工的要求，人工检查对刀精度以提高零件数控加工的质量。尤其在批生产中要考虑到对刀点的重复精度，该精度可用对刀点相对机床原点的坐标值来进行校核。

（2）对刀点的选择方法

　　对于精密车削加工中心，由于中心位置（X0，Y0，A0）已有数控设备确定，确定轴向位置即可确定整个加工坐标系。因此，只需要确定轴向（Z0或相对位置）的某个端面作为对刀点即可。

　　对于三坐标数控铣床或三坐标加工中心，相对数控车床或车铣加工中心复杂很多，根据数控程序的要求，不仅需要确定坐标系的原点位置（X0，Y0，Z0），而且要同加工坐标系G54、G55、G56、G57等的确定有关，有时也取决于操作者的习惯。对刀点可以设在被加工零件上，也可以设在夹具上，但是必须与零件的定位基准有一定的坐标关系，Z方向可以简单的通过确定一个容易检测的平面确定，而X、Y方向确定需要根据具体零件选择与定位基准有关的平面、圆。

　　对于四轴或五轴数控价格中心，增加了第4、第5个旋转轴，同三坐标数控设备选择对刀点类似，由于设备更加复杂，同时数控系统智能化，提供了更多的对刀方法，需要根据具体数控设备和具体加工零件确定。

　　对刀点相对机床坐标系的坐标关系可以简单地设定为互相关联，如对刀点的坐标为（X0，Y0，Z0），同加工坐标系的关系可以定义为（X0+Xr，Y0+Yr，Z0+Zr），加工坐标系G54、G55、G56、G57等，只要通过控制面板或其他方式输入即可。这种方法非常灵活，技巧性很强，为后续数控加工带来很大方便。
　　
（3）采用机外对刀仪实现对刀

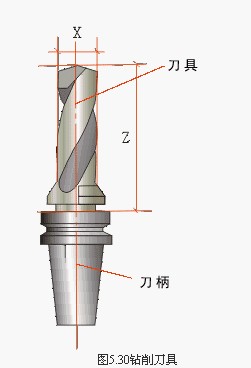

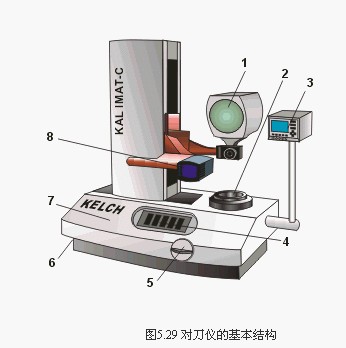

对刀仪的基本结构如图5.29所示。图5.29中，对刀仪平台7上装有刀柄夹持轴2，用于安装被测刀具，如图5.30所示钻削刀具。通过快速移动单键按钮4 和微调旋钮5或6，可调整刀柄夹持轴2在对刀仪平台7上的位置。当光源发射器8发光，将刀具刀刃放大投影到显示屏幕1上时，即可测得刀具在X（径向尺寸）、Z（刀柄基准面到刀尖的长度尺寸）方向的尺寸。
钻削刀具的对刀操作过程如下：

1.将被测刀具与刀柄联接安装为一体；

2.将刀柄插入对刀仪上的刀柄夹持轴2，并紧固；

3.打开光源发射器8，观察刀刃在显示屏幕1上的投影；

4.通过快速移动单键按钮4和微调旋钮5或6，可调整刀刃在显示屏幕1上的投影位置，使刀具的刀尖对准显示屏幕1上的十字线中心，如图5.31；

5. 测得X为20，即刀具直径为φ20mm，该尺寸可用作刀具半径补偿；

6.测得Z为180.002，即刀具长度尺寸为180.002 mm，该尺寸可用作刀具长度补偿；

7.将测得尺寸输入加工中心的刀具补偿页面；

8.将被测刀具从对刀仪上取下后，即可装上加工中心使用。
