型材加工中心

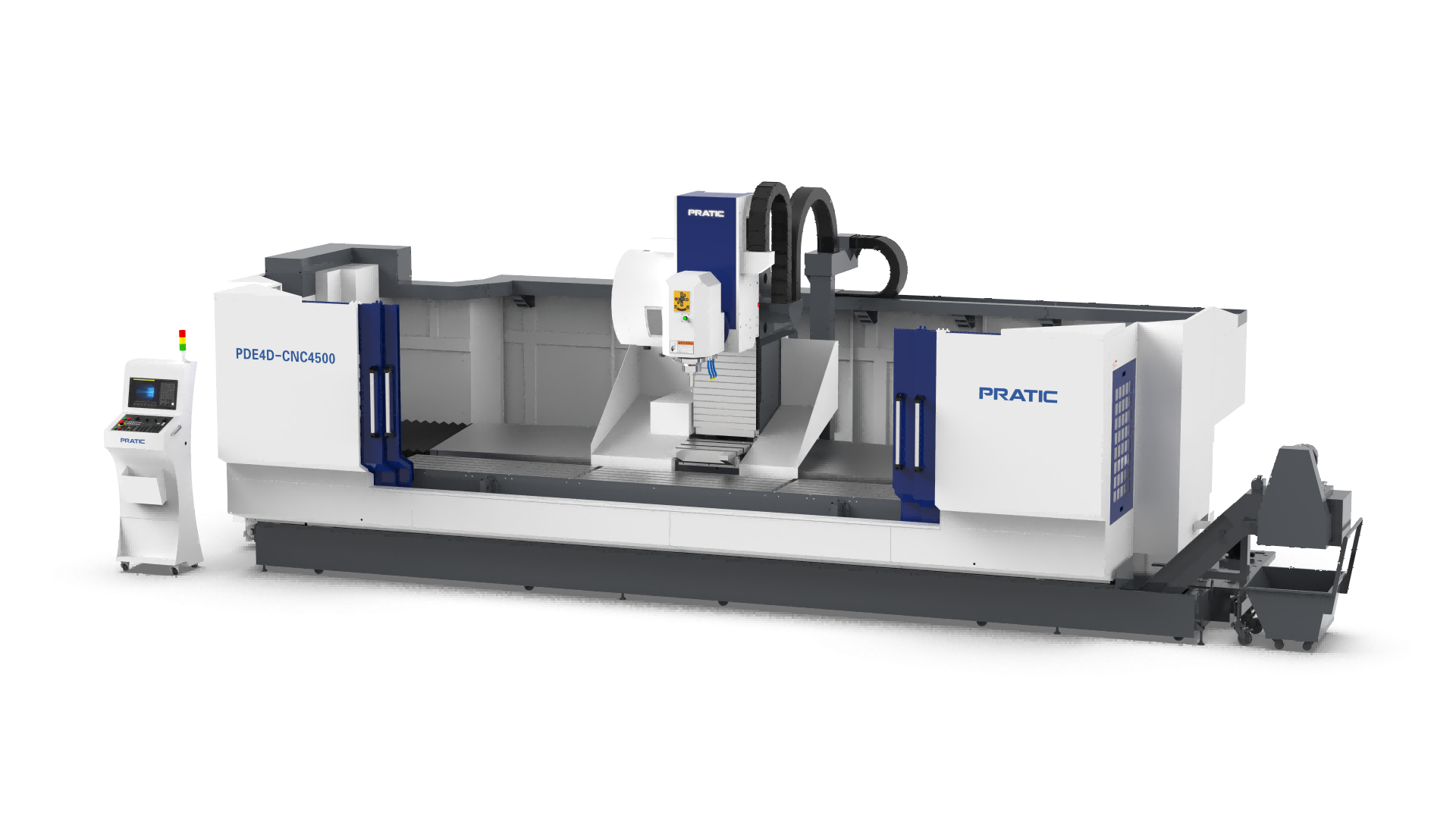

四轴型材加工中心PDE4D系列
产品特点：
1.四轴型材机PDE4D是一台集钻孔、攻牙、铣削为一体的CNC复合型材加工中心；
2.使用国际专用CNC数控系统；
3.适用于各种钢、铝、铜金属与非金属的加工；
4.采用加大型号的零部件，可满足重型加工需求；
5.采用全防护钣金设计；
6.加工效率高、精度高、强度高；
7.配有自动排屑机，方便清理；
8.广泛应用于：汽车行业、轨道交通、机械配件、线性模组导轨、通讯等行业的材料加工。
产品详情
产品参数：
| 参数表 - PDE4D | ||
| 行程 | 2500~6500mm（可定制其它长度） | |
|---|---|---|
| X 轴 | 2500/4500/6500mm | |
| Y 轴 | 500mm | |
| Z 轴 | 700mm | |
| B 轴 | ±90°（主轴绕Y轴旋转） | |
| 主轴 | ||
| 主轴转速 | 18000rpm | |
| 主轴锥孔 | BT40 | |
| 刀库 | ||
| 刀库形式 | 圆盘式 | |
| 刀库容量 | 24pcs | |
| 换刀时间 | 2sec | |
| 移动速度 | ||
| X轴移动 | 55m/min | |
| Y轴移动 | 36m/min | |
| Z轴移动 | 28m/min | |
| X/Y/Z切削进给速度 | 1~15000mm/min | |
| 操作系统 | FANUC | SIEMENS |
| 主轴驱动马达 | 16/18.5kw | 16/18.5kw |
| X驱动马达 | 3.0kw | 3.1kw |
| Y驱动马达 | 3.0kw | 3.1kw |
| Z驱动马达 | 3.0kw | 3.1kw |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 喷水冷却 | |
| 精确度 | ||
| X轴定位精度 | 0.03mm（光栅0.01mm） | |
| Y/Z轴定位精度 | 0.015mm | |
| 重复定位精度 | 0.015mm | |
| 机械规格 | ||
| 气压需求 | 6kg/cm² | |
| 高度 | 3200mm | |
| 占地面积 | 6700/8800/10700 x 3400mm | |
| 重量 | 11/12.5/15 T | |
