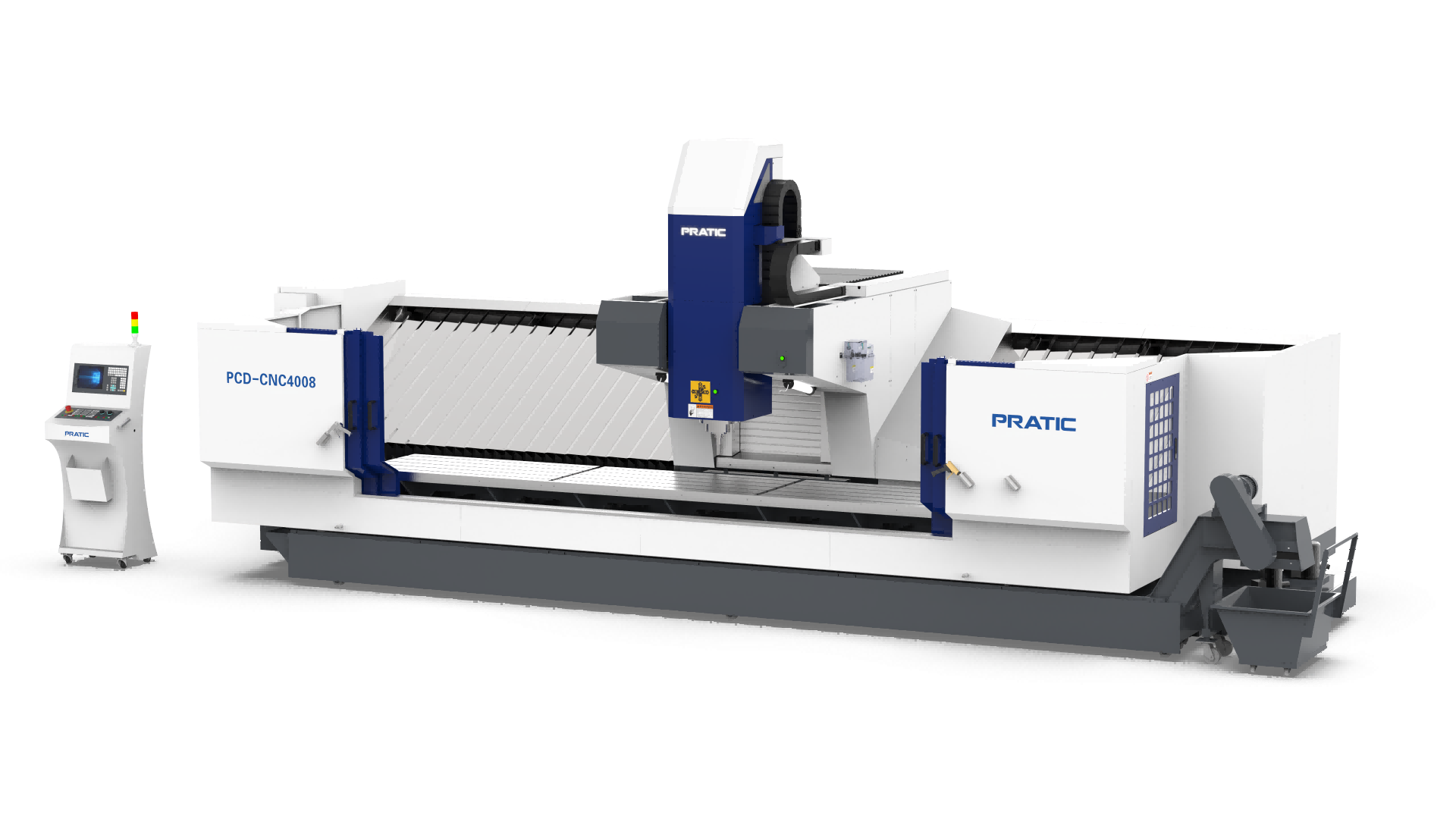

高精度重型 PCD

产品特点:

1.普拉迪数控机床PCD是一台集钻孔、攻牙、铣削、倒角为一体的CNC复合型材加工中心,

2.使用国际专用CNC数控系统;
3.适用于加工各种长度的钢、铝、铜金属与非金属;
4.采用双悬臂设计结构,增加设备稳定性和刚性,适合重型切削,提高加工精度;
5.采用大斜面钣金风琴罩防护;

6.采用BT40/BT50主轴锥孔,增加了机器刚性,加工效率、精度、强度高;

7.可根据客户要求定制不同规格的机型。


产品详情

产品参数:

参数表 - PCD/PCD-B

BT40铸件床身BT50铸件床身
行程PCD-CNC4008/PCD-CNC4012PCD-CNC6008/PCD-CNC6012PCD-CNC4008B/PCD-CNC4012BPCD-CNC6008B/PCD-CNC6012B
X 轴行程4000mm 6000mm 4000mm 6000mm
Y 轴行程800/1200mm800/1200mm800/1200mm800/1200mm
Z 轴行程600mm600mm600mm600mm
主轴
主轴转速10000rpm 10000rpm 8000rpm8000rpm
主轴锥孔BT40φ150BT40φ150BT50φ155BT50φ155
刀库



刀库形式伞形式伞形式伞形式伞形式
刀库容量20 pcs20 pcs16 pcs16 pcs
换刀时间6 sec6 sec6 sec6 sec
移动速度
X轴移动40 m/min40 m/min40 m/min40 m/min
Y轴移动30 m/min30 m/min30 m/min30 m/min
Z轴移动20 m/min20 m/min20 m/min20 m/min
切削进给速度X/Y/Z1~15000 mm/min1~15000 mm/min1~15000 mm/min1~15000 mm/min
马达功率FANUC / SIEMENSFANUC / SIEMENSFANUC / SIEMENSFANUC / SIEMENS
主轴驱动马达11~18.5kw / 13~27kw11~18.5kw / 13~27kw15~18.5kw / 17~42.4kw15~18.5kw / 17~42.4kw
X驱动马达3.0kw / 5.2kw3.0kw / 5.2kw3.0kw / 5.2kw3.0kw / 5.2kw
Y驱动马达3.0kw / 3.0kw3.0kw / 3.0kw3.0kw / 3.0kw3.0kw / 3.0kw
Z驱动马达3.0kw / 5.2kw3.0kw / 5.2kw3.1kw / 5.2kw3.1kw / 5.2kw
润滑冷却系统
润滑系统自动润滑自动润滑自动润滑自动润滑
冷却系统喷水冷却喷水冷却喷水冷却喷水冷却
精确度
X轴定位精度0.03mm(光栅0.01mm)0.03mm(光栅0.01mm)0.03mm(光栅0.01mm)0.03mm(光栅0.01mm)
Y/Z轴定位精度0.015mm0.015mm0.015mm0.015mm
重复定位精度0.015mm0.015mm0.015mm0.015mm
机械规格
气压需求6kg/cm²6kg/cm²6kg/cm²6kg/cm²
操作系统SIEMENS / FANUCSIEMENS / FANUCSIEMENS   / FANUCSIEMENS / FANUC
高度3700mm3700mm3700mm3700mm
占地面积9000x3150mm11300x3500mm9000x3150mm11300x3500mm
重量19/24T19/24T19/24T19/24T
